Котельные установки предназначены для нагрева теплоносителя, используемого в системах отопления и производства пара. Существуют различные виды котельных:
Котлы в таких установках могут быть паровыми, водогрейными или комбинированными. Также котельные отличаются типом используемого топлива — могут работать на газе, жидком, твердом топливе или быть многотопливными.
Для обеспечения безопасной и эффективной работы котельных применяются современные информационные технологии. Автоматизация управления котельным оборудованием упрощает процесс контроля и повышает его эффективность.
Автоматизация нужна для решения задач:
Автоматизация способна снизить вероятность аварий и предотвратить выход оборудования из строя, а также рационализировать топливный расход.
Для оптимизации работы отопительной системы на конкретном объекте привлекаются квалифицированные инженеры, которые разрабатывают технические решения, учитывая требования к отоплению помещений и возможности оборудования. Однако, такие технические аспекты лучше оставить профессионалам, которые будут работать непосредственно на месте.
Автоматизированные твердотопливные котлы, предназначенные для работы на дровах, угле или пеллетах, оснащены способностью автоматически регулировать температуру теплоносителя: это достигается за счет автоматического управления воздушными заслонками. В системе установлен термодатчик, расположенный непосредственно на котле и отправляющий данные о текущей температуре через кабель к электронному контроллеру. При необходимости понизить температуру термостат отправляет сигнал на заслонку, которая закрывается, а для повышения температуры — поднимается. Если воздушной тяги оказывается недостаточно для поддержания горения, включается вентилятор, который создает принудительную тягу, усиливая эффективность горения.

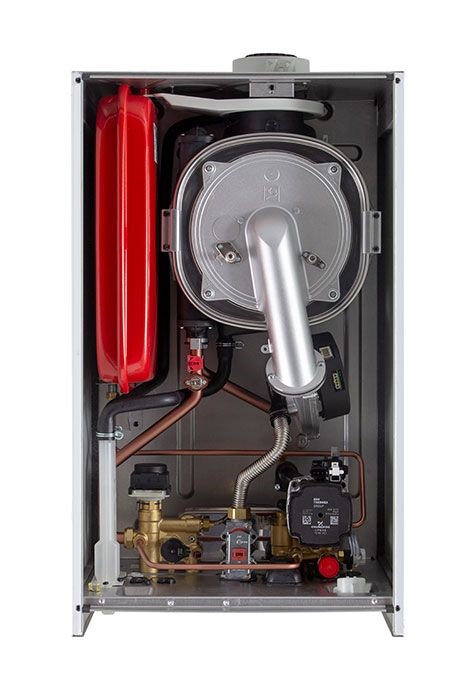

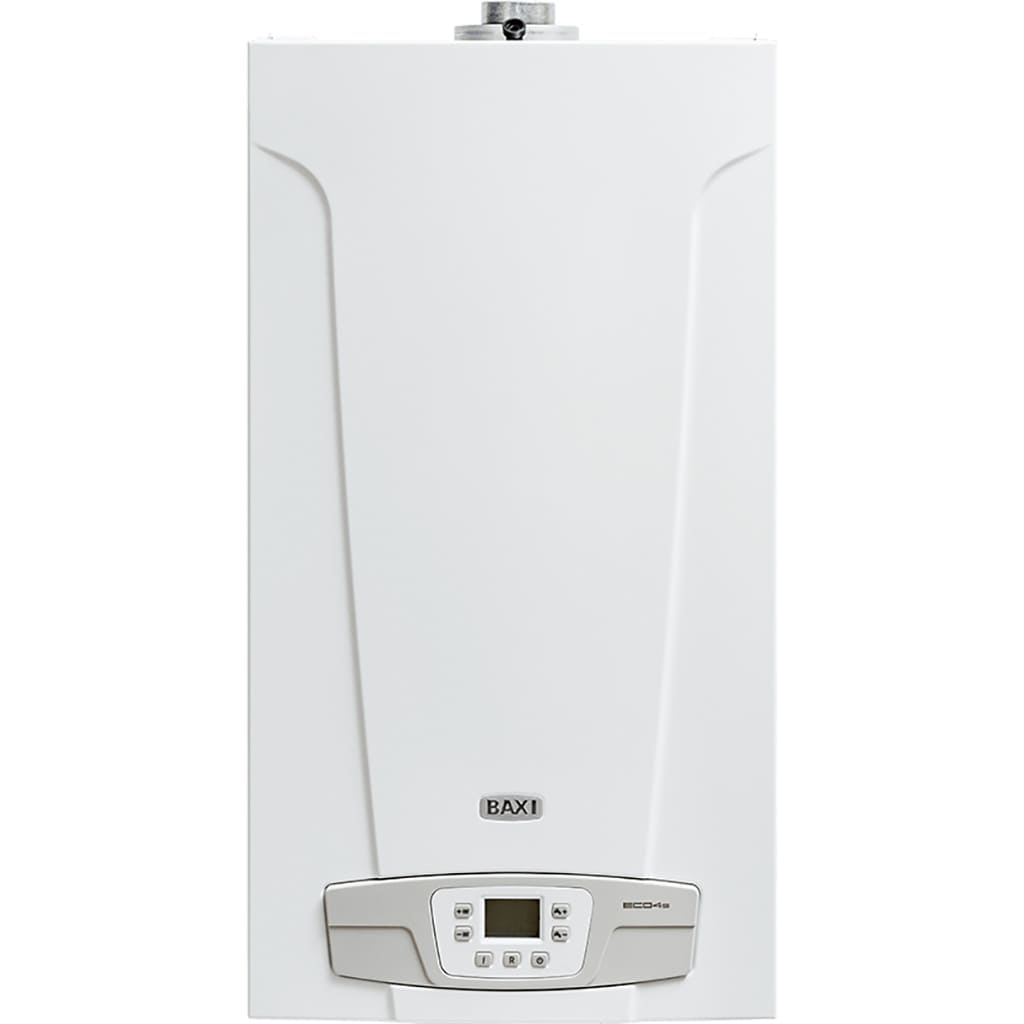

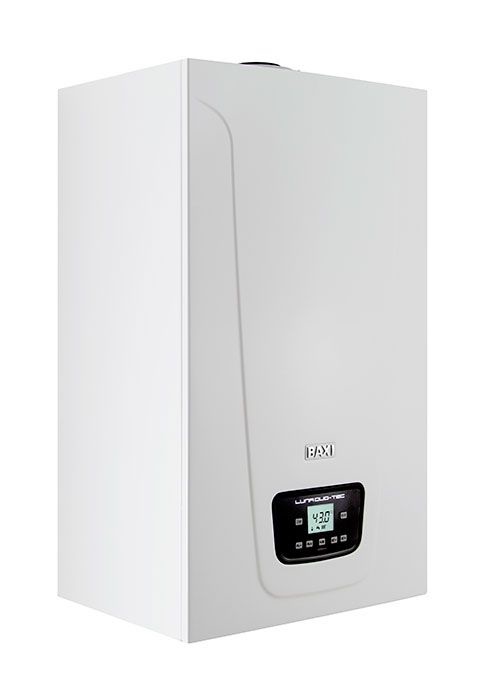

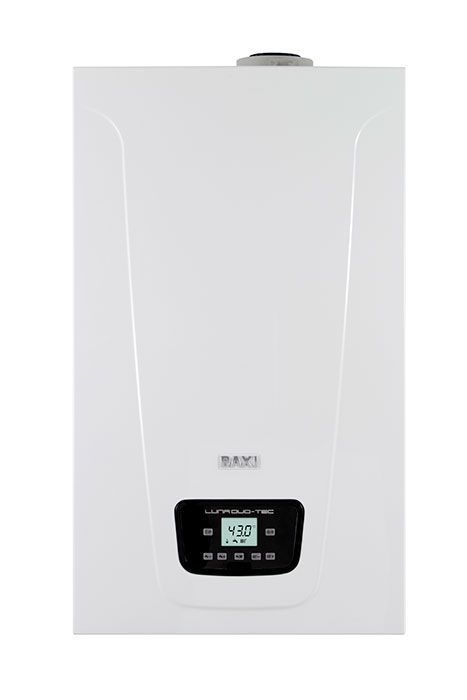

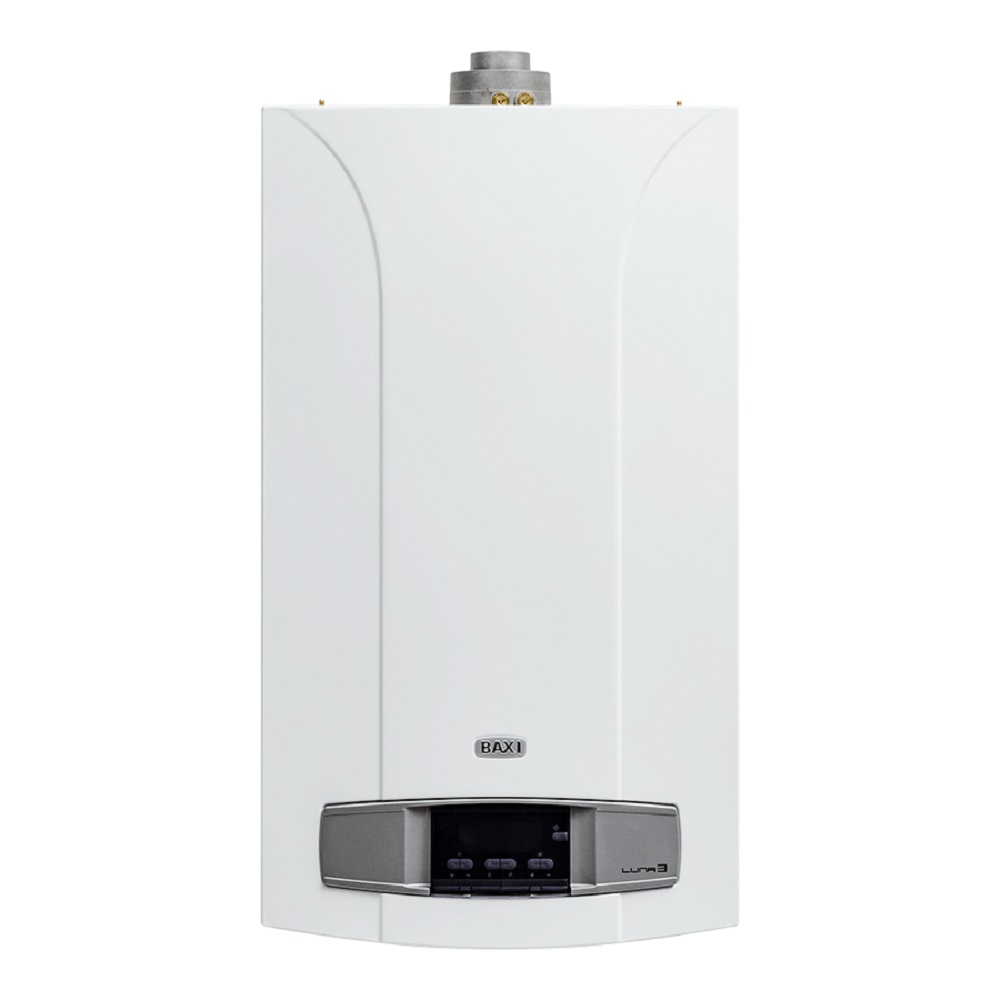

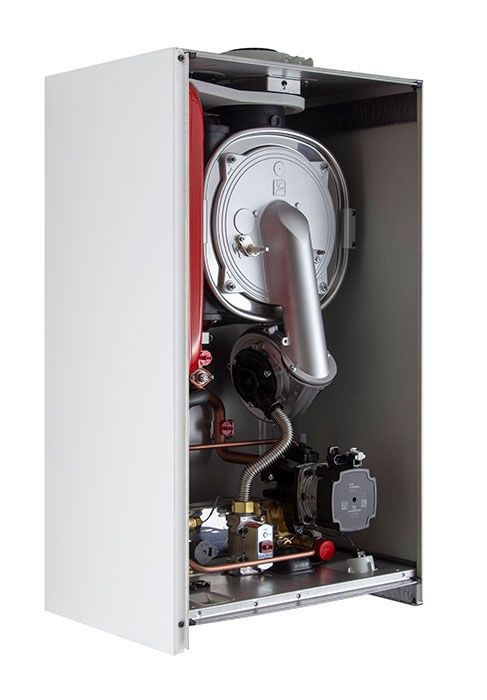

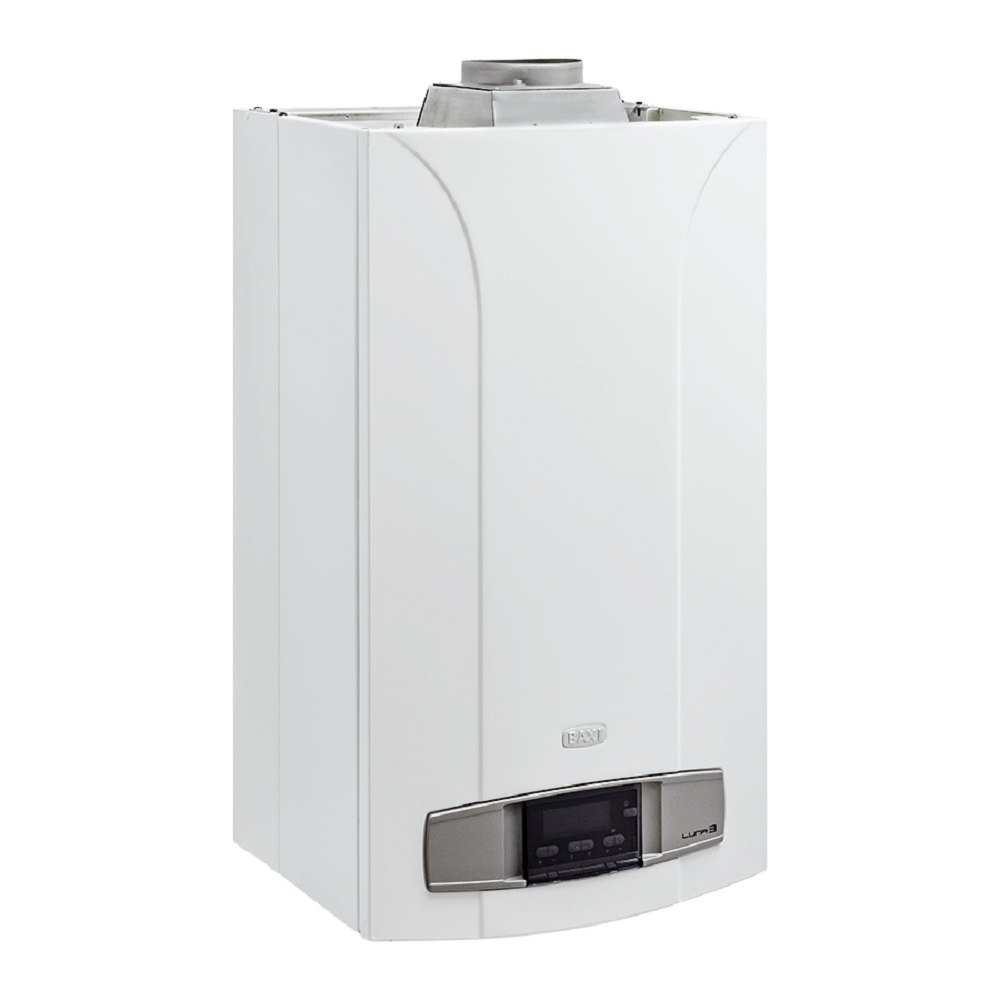

Современные газовые котлы включают уже имеют системы автоматизации, сложность которых отличается в зависимости от модели. Начнем с того, как работают разные типы котлов. Конвекционные котлы функционируют по классической схеме: газовая горелка нагревает воду, циркулирующую через теплообменник. Управление пламенем осуществляется с помощью электронного терморегулятора, реагирующего на изменения температуры. Конденсационные котлы используют горячий конденсат, образующийся в процессе работы, в качестве дополнительного источника тепла, что делает их использование более экономичным.

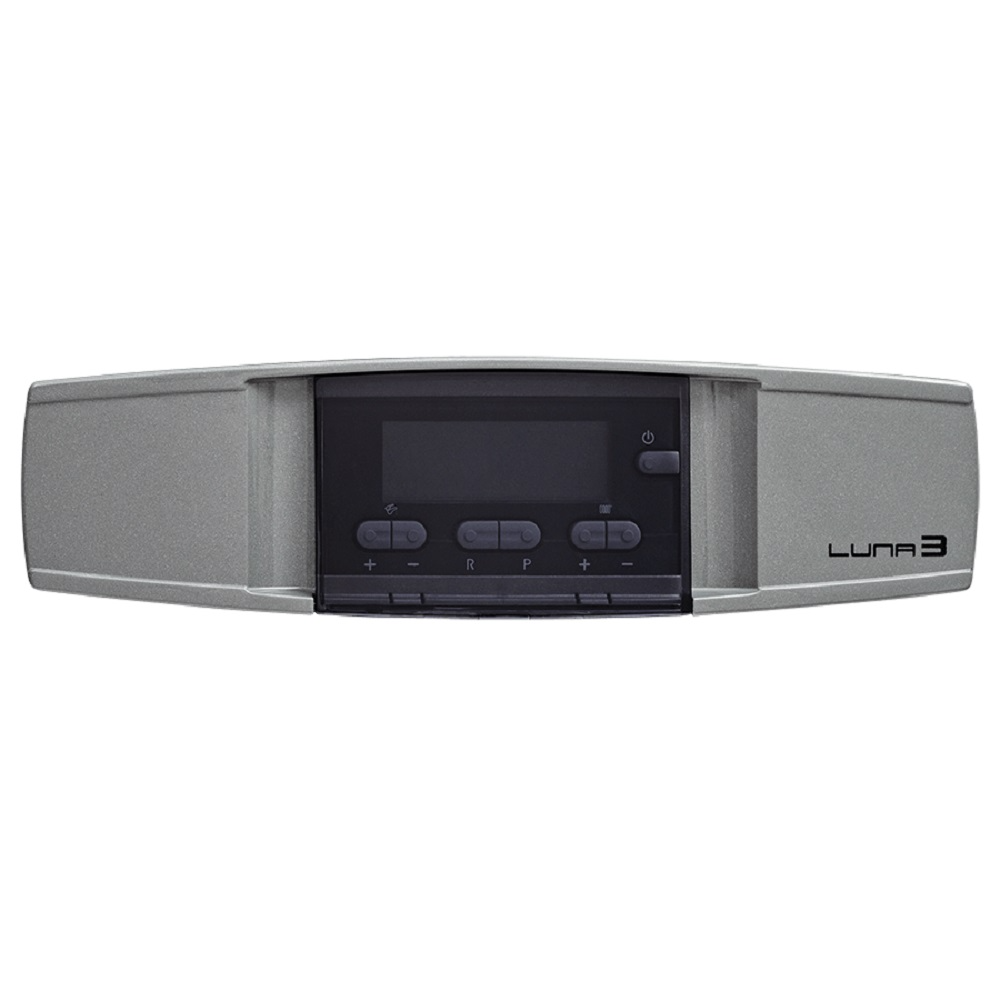

Электронные терморегуляторы в этих котлах позволяют не только контролировать температуру воды, но и устанавливать различные режимы нагрева в зависимости от времени суток, например, днем и ночью поддерживаются разные температуры. Кроме того, многие современные модели оснащены функцией, позволяющей адаптировать температуру внутри помещения к температуре на улице, используя внешние датчики, что приближает их к функционалу систем "умный дом".
Вкратце: в плане автоматизации, эти устройства предлагают те же возможности, что и газовые котлы. Отличительной особенностью электрических котлов является их компактность, легкость, тихая работа, а также отсутствие необходимости в монтаже дымоходов или коаксиальных труб, поэтому устанавливать их гораздо проще и удобнее.
В системах отопления, где радиаторы и водяные теплые полы питаются от одного котла, часто требуется разная температура теплоносителя. Для радиаторов температура в 70°C может быть оптимальной, в то время как для теплого пола необходимо ограничение до 30-35С. Решением служит использование трехходового клапана с электроприводом, который устанавливается перед коллектором подачи. Клапан работает по сигналам от датчика температуры: если температура в системе теплого пола достигает 35, клапан переключается и предотвращает поступление горячей воды 70°C, направляя ее обратно при помощи байпаса. Как только температура понижается ниже 30, клапан снова открывает доступ к горячей воде, обеспечивая поддержание нужной температуры для комфортного отопления пола.
Другим методом для автоматической настройки температуры в системах отопления являются электронные и механические термостаты, устанавливаемые на радиаторах или на коллекторе системы тёплого пола. Электронные регуляторы полностью автоматизированы и контролируют комнатную температуру через датчики на стенах, посылая сигналы для регулирования потока теплоносителя в радиаторы.
Чаще встречаются механические терморегуляторы, наполненные парафином или газом, потому что они доступнее по стоимости. Они требуют ручной настройки: пользователь вращает регулировочный винт, чтобы установить нужный температурный уровень. При изменении температуры вещество внутри термостата расширяется или сжимается, влияя на клапан, который перекрывает или открывает доступ теплоносителя, регулируя отопление.
Шкаф управления котельной (ШУК) — это ключевой элемент в системе автоматизации котельной, который позволяет управлять работой котлов без необходимости постоянного нахождения персонала на объекте. Этот шкаф является частью главного контрольного устройства котельной и занимается управлением таким оборудованием, как газовый котел. В процессе работы ШУК отправляет команды, которые гарантируют стабильное функционирование всех механизмов котельной.
Автоматическая система ШУК также мониторит и контролирует уровни жидкости в резервуарах и в случае обнаружения аномалий или превышения установленных пределов параметров, инициирует аварийные оповещения. Это включает активацию аудио и визуальных сигналов, а также включение защитных механизмов для предотвращения возможных аварий или повреждений оборудования.
Электропривод для заслонки вентиляционной системы — это механизм, позволяющий автоматически регулировать потоки воздуха в системах вентиляции, используя электричество для управления положением заслонок. Это устройство включает в себя мотор и редуктор, что позволяет точно и эффективно изменять положение заслонок в зависимости от требований системы управления климатом.
Преимущества использования электроприводов для заслонок включают:
Электроприводы позволяют автоматизировать процесс управления воздушными потоками, что улучшает общую эффективность системы вентиляции.
Они способствуют снижению энергопотребления, поскольку используют электричество для приведения в действие только тогда, когда это необходимо, в отличие от постоянно работающих механических систем.
Электроприводы обеспечивают точное регулирование положения заслонок, что позволяет точно поддерживать заданные параметры атмосферы в помещении.
Электроприводы могут быть установлены на различные типы заслонок и интегрированы с большинством систем управления, что делает их универсальным решением для множества применений.
Электроприводы легки в установке и не требуют частого технического обслуживания, что снижает общие затраты на эксплуатацию системы вентиляции.
Визуальные уровнемеры - это простые устройства для определения уровня жидкости в баках, котлах и системах водоочистки. Эти индикаторы могут функционировать в широком диапазоне температур от -100 до +250 градусов Цельсия, позволяя поддерживать их работоспособность в различных условиях.
Байпасные уровнемеры, включая модели с установленными вентилями, относятся к категории уровнемеров, которые отличаются простотой конструкции и широким спектром функциональных возможностей. Эти устройства способны выдерживать высокие температуры и давления, а также работать в агрессивных средах.
Использование таких уровнемеров обеспечивает надежное и точное измерение уровня жидкости, что критически важно для многих производственных процессов.
