Как подобрать циркуляционный насос для отопления?

Содержание

• Конструкция и принцип работы оборудования
• Когда стоит установить циркуляционный насос
• Разновидности циркуляционных насосов
• Расшифровка маркировки
• Основные критерии выбора циркуляционного насоса
• Размеры
• Мощность
• Производительность
• Температура жидкости
• Тип управления
• Рабочее давление
• Напор
• Популярные бренды циркуляционных насосов
• Монтаж циркуляционного насоса: общие рекомендации

Циркуляционные насосы представляют собой устройства, обеспечивающие принудительную циркуляцию теплоносителя в системе отопления. Благодаря этому рабочая среда быстрее движется по трубам, что обеспечивает комфортный температурный режим во всех отапливаемых помещениях. Оснащение отопительной системы циркуляционным насосом повышает ее эффективность и помогает снизить расходы на топливо, необходимое для нагрева теплоносителя. Об особенностях выбора и установки такого оборудования читайте в статье.

Конструкция и принцип работы оборудования

Конструкция циркуляционных насосов для отопления включает несколько основных элементов:

• корпус, который изготавливается из материалов, не подверженных процессам коррозии, и оснащается входным и выходным патрубками с резьбовым или фланцевым соединением для монтажа;
• электрический мотор, который работает от сети и подключается с помощью входящего в комплект кабеля питания;
• вал, на котором расположена крыльчатка — колесо с лопастями, обеспечивающее движение рабочей среды (воды или антифриза).

Принцип работы насосного оборудования для отопительных систем основан на использовании центробежной силы, которая создается внутри корпуса. При поступлении электрического тока двигатель приводит в движение ротор с крыльчаткой, за счет чего возникает перепад давления между входным и выходным отверстиями. Лопасти втягивают нагретый от котла теплоноситель в насос, где жидкость разгоняется благодаря центробежной силе и под напором поступает в отопительную систему. Такой принцип работы позволяет преодолеть сопротивление, возникающее на разных участках трубопровода, а также обеспечить быструю скорость движения теплоносителя и равномерное его распределение по всему контуру.

Циркуляционные насосы могут иметь несколько режимов работы, что позволяет регулировать температуру в периоды похолодания и потепления, поддерживая комфортный микроклимат. В моделях может быть предусмотрена ручная или автоматическая регулировка.

Когда стоит установить циркуляционный насос

В автономных отопительных системах может использоваться естественная или принудительная циркуляция жидкости. В первом случае движение жидкости происходит самотеком, во втором — за счет использования циркуляционного насоса.

Для небольшого по площади одноэтажного дома может использоваться отопительная система с циркуляцией жидкости самотеком. Насосное оборудование целесообразно устанавливать для обеспечения эффективного обогрева при наличии:

• нескольких этажей;
• сложной трубопроводной системы, включающей два и более контура;
• перепадов уровней в системе отопления;
• трубопровода, длина которого превышает 50 метров;
• котельного оборудования, установленного в подвальном помещении;
• существенной разницы температур между входящим и обратным потоками;
• неравномерного нагрева радиаторов.

Преимущества установки циркуляционного оборудования:

• Равномерное распределение нагретой жидкости. Монтаж циркуляционного насоса позволяет ускорить движение по контуру теплоносителя, что обеспечивает его равномерное распределение и одинаковый прогрев каждой из комнат, независимо от площади и удаленности радиаторов от котла.
• Оптимальная работа котельного оборудования. При естественной циркуляции теплоноситель, проходя по контуру, теряет существенную часть тепловой энергии, поэтому в котле происходит повторный нагрев до нужной температуры. Использование насоса позволяет экономить рабочий ресурс котла, поскольку разница температуры рабочей среды на подаче и обратке будет незначительной.
• Экономичность отопительной системы. В системах, где движение рабочей среды происходит самотеком, необходимо использовать трубы с увеличенным диаметром и монтировать их под определенным уклоном. В системах с принудительной циркуляцией используются более тонкие трубы, которые стоят дешевле, при этом наличие уклона не имеет значения. Это приводит к удешевлению монтажа системы отопления. Кроме этого, уменьшается количество теплоносителя, проходящего по трубам, благодаря чему сокращается количество энергии, необходимой для нагрева.

Разновидности циркуляционных насосов

По конструктивным особенностям устройства подразделяют на две разновидности:

• Циркуляционные насосы с мокрым ротором — наиболее популярный вариант для монтажа в системах отопления частных домов и коттеджей. Конструкция предусматривает прямой контакт ротора и крыльчатки с рабочей средой, которая одновременно выступает в качестве смазки подвижных частей и обеспечивает охлаждение. От контакта с жидкостью изолированы только элементы, находящиеся под напряжением. КПД насосов этого вида составляет порядка 50%. Их производительности хватает для обеспечения эффективности автономных систем отопления частных домов. К преимуществам использования таких моделей можно отнести тихую работу, поскольку вибрации поглощаются жидкой рабочей средой, а также простоту обслуживания и длительный срок службы.
• Циркуляционные насосы с сухим ротором характеризуются конструкцией, в которой рабочая среда имеет доступ только к лопастям крыльчатки, а все остальные части мотора изолированы от попадания жидкости с помощью герметичного корпуса и уплотнительных колец. Плюс использования такого оборудования заключается в высоких показателях КПД, которые могут достигать более 80%, что позволяет эффективно использовать их в больших системах. К минусам относятся достаточно высокий уровень шума, а также потребность в регулярном техобслуживании и замене уплотнительных колец.

Расшифровка маркировки

На все насосы наносится маркировка, которая отражает технические характеристики модели:

• Первые буквы на маркировке отображают тип оборудования. Циркуляционные насосы отопления имеют обозначение UP.
• Если после букв UP следует S, значит, насос оснащен трехскоростным переключателем.
• После буквенных обозначений указываются два числа. Первое отображает присоединительный диаметр патрубков в миллиметрах, второе — максимальную высоту, на которую насос может поднять теплоноситель, или показатель напора, выраженный в дециметрах.
• Последнее число в стандартной маркировке указывает на значение монтажной длины в миллиметрах.

Кроме стандартной маркировки производители часто указывают на корпусе дополнительные параметры: материал корпуса, степень защиты, максимальный показатель температуры теплоносителя, способ соединения, класс изоляции, максимальное давление в трубопроводе, напряжение сети и другие характеристики.

Основные критерии выбора циркуляционного насоса

Чтобы циркуляционный насос мог эффективно работать, при подборе модификации необходимо учесть параметры имеющейся или спроектированной системы отопления и провести расчет требуемых характеристик. Перечислим основные из них.

Размеры

В стандартных отопительных системах обычно используются насосы, монтажная длина которых составляет 180 миллиметров. Оборудование с монтажной длиной 130 миллиметров предназначено для установки внутри котлов или на магистральных трубопроводах.

Второй важный показатель — диаметр присоединительных патрубков, который может составлять 15, 20, 25 и 32 миллиметра. Лучше выбрать насос, у которого этот параметр совпадает с диаметром трубопровода. Если размер патрубка меньше, его можно увеличить с помощью фитингов, при этом уменьшать диаметр при монтаже запрещено нормативами из-за возможных перегрузок при эксплуатации.

Мощность

Показатель электрической мощности насосного оборудования зависит от диаметра и конфигурации трубопровода. При небольшом диаметре и наличии множества изгибов в отопительной системе растет гидравлическое сопротивление. При этом циркуляционному насосу требуется большой запас мощности, чтобы обеспечить движение рабочей среды с нужной скоростью.

Производительность

Производительность обозначает количество рабочей среды, которое нужно прокачать по системе в единицу времени, чтобы передать радиаторам тепловую энергию, достаточную для нагрева. Этот параметр можно рассчитать, исходя из мощности имеющегося котельного оборудования: каждый киловатт должен быть обеспечен циркуляцией одного литра жидкости в минуту.

Температура жидкости

Большая часть модификаций циркуляционных насосов рассчитана на взаимодействие с рабочей средой, температура которой составляет не более +110 °C. Есть модели, которые могут выдерживать температуру жидкости до +130 °C, а также оборудование для низкотемпературных систем, предназначенное для перекачивания жидкости до +65 °C. Если эксплуатировать насос с теплоносителем, температура которого превышает максимально допустимое значение, установленное производителем, то оборудование будет быстро терять рабочий ресурс.

Тип управления

Управляя изменением частоты вращения ротора, можно регулировать температурный режим в отапливаемых помещениях. При уменьшении этого показателя сокращается количество подаваемого теплоносителя и снижается температура воздуха, а при увеличении частоты эти показатели растут. Основная цель регулировки — повышение экономичности системы отопления за счет выбора оптимальных режимов работы.

В насосах для отопления может быть предусмотрено:

• Механическое управление. Это относительно недорогие устройства, в которых применяется ручное переключение режимов.
• Автоматическое управление. Автоматика помогает регулировать работу с учетом перепада давления или температуры теплоносителя. Автоматическое управление позволяет сократить потребление энергоресурсов более чем на 50%.

Рабочее давление

Типовые показатели максимального рабочего давления циркуляционных насосов, которые предназначены для бытовых систем отопления, составляют до десяти бар в зависимости от изготовителя и модели. Этого запаса хватает для частных домов, поскольку давление в автономной системе обычно не превышает трех бар.

Напор

Для определения нужной величины напора необходимо знать общую длину трубопровода. Для 10 метров трубы необходимо обеспечить 0,6 метра напора циркуляционного насоса. Поскольку в расчетах не учитываются местные гидравлические сопротивления на различных участках контура, стоит выбрать насос, напор которого будет превышать расчетный показатель на 15%, чтобы компенсировать гидравлические потери в системе отопления.

Популярные бренды циркуляционных насосов

Бесперебойную эксплуатацию в течение длительного времени может обеспечить только качественное насосное оборудование. Поэтому стоит обратить внимание на продукцию известных брендов, выпускающих надежные циркуляционные насосы. К ним относятся:

• Rommer. Линейка циркуляционных насосов китайского бренда Rommer включает несколько моделей, которые отличаются эксплуатационными характеристиками. Это позволяет подобрать оборудование, соответствующее особенностям конкретной системы отопления. Продукция бренда характеризуется качественной сборкой и технологичными материалами, которые обеспечивают длительный срок эксплуатации.
• Stout. Компания Stout специализируется на производстве оборудования для отопления и водоснабжения, которое проектируется и изготавливается с учетом европейских стандартов качества и российских условий эксплуатации. Продукция компании проходит многоступенчатую проверку и имеет все необходимые сертификаты.
• Wilo. Немецкая компания — один из ведущих мировых производителей насосного оборудования, предназначенного для бытового и промышленного использования. Циркуляционные насосы Wilo представлены множеством модельных линеек, поэтому в ассортименте бренда можно легко найти оборудование для подключения к системам отопления любой конфигурации.
• Grundfos. Насосное оборудование от датской компании Grundfos предназначено для систем отопления, в которых в качестве теплоносителя используются вода или гликольсодержащие жидкости. Модели бренда, оснащенные автоматикой, позволяют оптимизировать работу отопительных систем и значительно повысить их энергоэффективность.
• «Хозяин». Продукция торговой марки «Хозяин» обладает оптимальным соотношением цены и качества. Она характеризуется доступной стоимостью, при этом имеет значительный запас прочности и обеспечивает высокие энергосберегающие показатели.

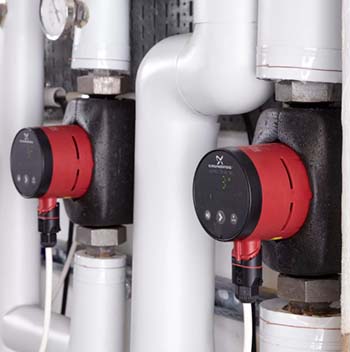

Монтаж циркуляционного насоса: общие рекомендации

При монтаже циркуляционного насоса стоит обратить внимание на следующие особенности:

1. Циркуляционные насосы допускается монтировать как на подаче, так и на обратке. При определении места нужно учитывать температуру, которую может выдерживать насос, — на трубе, обеспечивающей подачу теплоносителя, этот показатель должен быть выше, чем на обратке.
2. Перед насосом необходимо установить фильтр, который будет задерживать примеси, содержащиеся в рабочей среде. Это позволит продлить срок службы оборудования.
3. При установке насоса нужно обеспечить горизонтальное расположение оси ротора.
4. Электрические контакты нельзя располагать снизу, поскольку это затруднит обслуживание и может спровоцировать аварию при протечке жидкости.
5. При установке циркуляционного насоса с двух сторон от него монтируются отсекающие краны, которые позволяют проводить техобслуживание устройства без слива рабочей среды из системы отопления.
6. Для переключения системы отопления на естественную циркуляцию при сбое в энергоснабжении и поломке насоса устанавливается байпас — небольшой отрезок трубопровода с запорной арматурой.
7. Установку необходимо проводить согласно инструкции, учитывая рекомендации компании-производителя.
