Оптимальное давление в расширительном баке газового котла: как измерить и настроить?

Газовые котлы помогают сделать жилье теплым и уютным. Разнообразие моделей на рынке велико: они отличаются по мощности, возможностям и способам установки. Но даже лучшие могут сломаться. И очень неприятно, если в морозный вечер в вашем доме вдруг станет холодно и исчезнет горячая вода.

Исследованные причины неполадок в газовом оборудовании говорят, что большинство проблем возникает из-за неверной настройки давления в баке котла. В этой статье мы расскажем о назначении расширительного бака, как можно самому заполнить его воздухом и установить правильное давление.

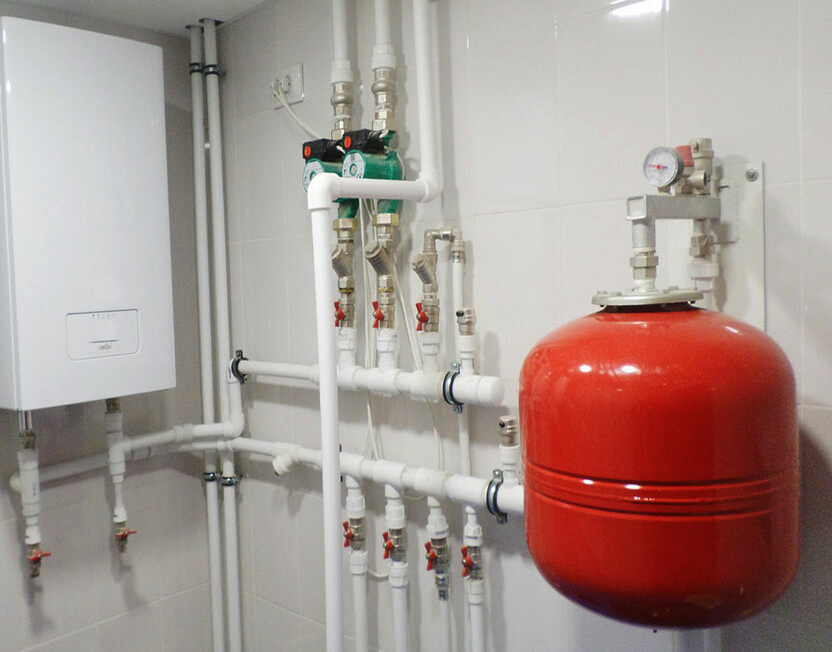

Для чего нужен расширительный бак?

При нагреве воды происходит ее расширение: давление увеличивается, а трубы не рассчитаны на это. Из-за этого есть риск аварийной ситуации.

Расширительный бак - это дополнительное место для воды, которая образовалась после нагрева. Эта вода циркулирует обратно в систему после остывания и нормализации давления. Этот бак действует как защитный буфер, поглощая гидроудары, которые появляются при включении и выключении котла.

Баки бывают открытого и закрытого типа.

Открытый расширительный бак

Его устанавливают наверху отопительной системы. Такие емкости чаще всего изготавливают из стали и могут быть прямоугольными или цилиндрическими по форме.

В открытом баке есть несколько выводов: один подает воду, другой сливает остывшую, третий служит в качестве подвода главной трубы.

Что делает открытый бак:

Их недостатки - большой размер и быстрое образование ржавчины. Их применяют в системах отопления с естественной циркуляцией воды.

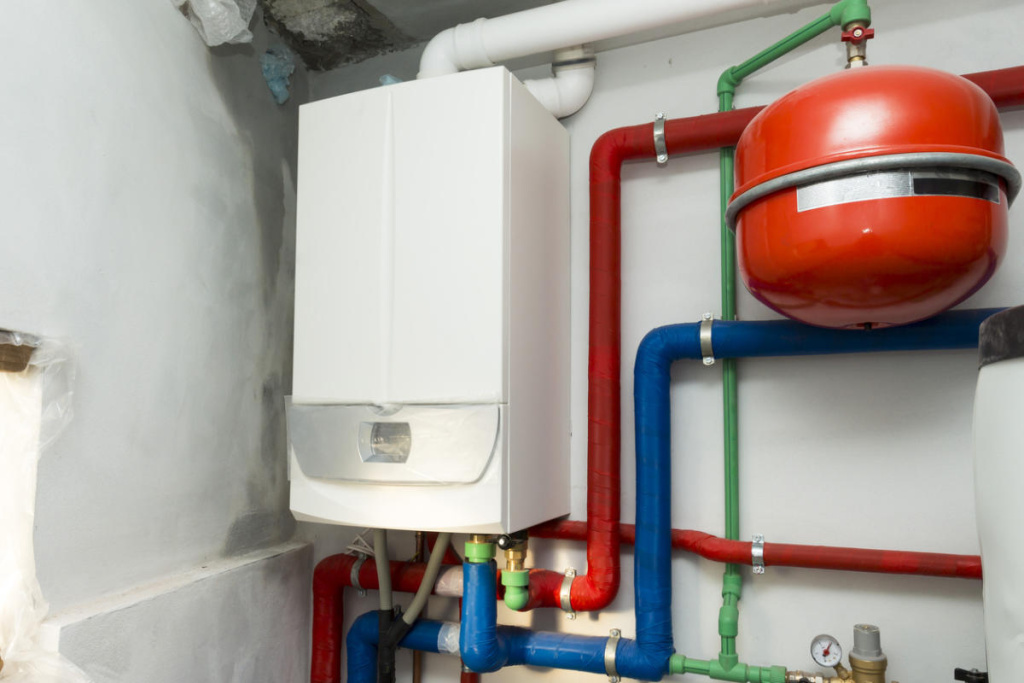

Экспанзомат закрытого типа

В таких котлах используется бак с мембраной.

Экспанзомат — это герметичная емкость с разделительной мембраной посередине. С одной стороны находится воздух с азотом, с другой - лишняя вода.

Преимущества:

Газовые котлы продают с баком в комплекте, но его нужно устанавливать.

Давление воздуха в расширительном бачке

Показатели давления зависят от конструкции. Производители прописывают рекомендуемые значения в технической документации.

Стандартное заводское давление в новом баке обычно составляет около полутора атмосфер, однако такая настройка не универсальна. Эти параметры легко корректируются через штуцер на корпусе устройства.

В баке показатель давления должен быть ниже системного на 0,2 атмосферы. Если этот баланс нарушен, горячая вода, расширяясь, не сможет полностью попасть в бак.

В закрытых системах в квартирах и небольших домах, обычно поддерживается давление в диапазоне от 0,8 до 1,0 атмосферы, но не ниже 0,7 атмосферы. Это особенно важно, так как многие котлы оснащены защитой, которая предотвращает запуск устройства при падении давления ниже указанного порога.

Рекомендуется раз в год проводить проверку уровня давления в баке. Если в системе наблюдаются резкие изменения давления, это может свидетельствовать о потере воздуха из бака, который необходимо заново накачать.

Как правильно настроить давление бака

Для этого применяются манометры, но на баки производители монтируют ниппели, которые регулируют показатели давления. Ниппель по конструкции напоминает автомобильный, поэтому допускается использовать автонасос.

Перед регулировкой давления нужно предварительно подготовиться. Манометры автомобилей отображают давление в мегапаскалях (МПа), поэтому значения переводите значения в бары/атмосферы (1 бар = 0,1 МПа).

1. Отключите котел. Дождитесь остановки воды

2. Изолируйте гидробак. Закройте все вентили, которые связаны с гидробаком, и слейте теплоноситель через дренаж. Перекройте прием-подачу воды, если бак встроенный.

3. Подключите насос к ниппелю.

4. Добавьте воздух, пока манометр не покажет полторы атмосферы: это поможет выкачать остатки жидкости.

5. Установите оптимальный показатель давления. Обратите внимание на показатели, рекомендованные в техпаспорте. Можно выставить на 0,2 атмосферы ниже давления в системе. Если вы переборщили с воздухом, стравите излишки.

6. Завершите процесс. Снимите насос, закройте ниппель защитным колпачком и загерметизируйте сливной штуцер и заполните систему водой.

После выполнения всех этапов проверьте правильность настроек давления, когда котел выйдет на рабочие параметры.

Избыточное давление приводит к скачкам давления в трубах из-за выталкивания воды.

Если давления недостаточно, мембрана полностью вытесняется водой, заполняя бак. Это чревато срабатыванием предохранительного клапана, когда повышается температура теплоносителя, чтобы предотвратить поломки.

Клапаны срабатывают даже на правильно настроенных котлах: это значит, что бак недостаточно объемный и нужно поставить дополнительный гидробак.

Почему падает давление в баке

Неправильная циркуляция теплоносителя зачастую вызывает колебания давления. Это может случаться по нескольким причинам:

1. Закрытые вентили не дают теплоносителю циркулировать.

2. Непрерывная подпитка отопительной системы повышает давление.

3. Засорение фильтров мешают теплоносителю ходить по трубам.

4. Неправильная работа регулятора давления.

5. Воздушные пробки.

Воздух удаляется с помощью водоотводчиков: ручных или автоматических спускниках воздуха.

Проблемы с циркуляцией также бывают из-за загрязнения фильтров и труб. Современные фильтры обычно легко чистятся, но устранение накипи из труб более сложная задача и иногда требует промывки трубопроводов специальными средствами или даже замены участка системы.

Если температура теплоносителя повышается, регулятор давления может неправомерно закрыть клапаны, препятствуя нормальному потоку теплоносителя. В таких случаях необходима регулировка или замена узла.

Поломки в электронном управлении подпитки системы отопления могут быть исправлены заменой или настройкой системы.

Человеческий фактор также играет роль: иногда пользователь может случайно закрыть вентили и забыть их вновь открыть. В таком случае, чтобы нормализовать давление, достаточно просто открыть закрытую арматуру.

Как корректировать колебания давления

Для снижения давления в газовом котле существует несколько эффективных методов, применение которых следует осуществлять после тщательной диагностики. В экстренных случаях, когда каждая минута на счету, необходимо действовать быстро, но при этом необходимо иметь представление о базовых процедурах.

Доверять настройку и регулировку оборудования лучше профессионалу, чтобы минимизировать риск ухудшения ситуации из-за неумелых действий. Однако знать основы управления системой отопления должен каждый владелец дома, так как быстрота реагирования может быть решающим фактором в предотвращении аварий.

Стандартный способ снижения давления в газовом котле — это стравливание воздуха из системы. Все современные системы оснащены автоматическими воздухоотводчиками, расположенными на каждом этаже здания и у коллекторов, что позволяет эффективно и безопасно выполнять эту операцию.

Также используются краны Маевского на отопительных радиаторах, которые позволяют легко удалять лишний воздух. Если такие краны отсутствуют или неисправны, возможно потребуется их установка.

Иногда может потребоваться замена крыльчатки циркуляционного насоса, если она износилась и не способна эффективно работать, влекущая за собой проникновение воздуха в систему, что увеличивает давление и нарушает работу котла. Часто достаточно просто отрегулировать положение крыльчатки, чтобы исключить эту проблему.

При заливании теплоносителя будьте внимательны: старайтесь не допускать пузырьков воздуха. Заливайте его через нижнюю точку системы, последовательно снизу вверх с полностью открытыми кранами на радиаторах для эффективного вытеснения воздуха. После заполнения системы и протекания теплоносителя через вентили, можно закрывать воздуховоды.

Для снижения давления в газовом котле можно использовать и другие методы:

1. Открытие запорной арматуры: Часто вентили остаются закрытыми, что приводит к избыточному давлению в системе и может негативно сказаться на работе котла. Правильное управление запорной арматурой помогает регулировать поток теплоносителя и предотвращает повышение давления.

2. Чистка или замена фильтра: Засоренные фильтры могут ограничивать поток теплоносителя, что приводит к повышению давления в системе. Регулярная проверка и замена фильтров помогут поддерживать оптимальную производительность и давление в системе.

3. Замена крана или уплотняющей прокладки: Если в систему проникает вода под высоким давлением из водопровода из-за неисправности в запорной арматуре, это может привести к протечкам и повышению давления. В таких случаях может потребоваться замена крана или уплотняющей прокладки, чтобы исключить проникновение воды под высоким давлением.

4. Проверка и ремонт автоматических систем управления котлом: Ошибки в элементах управления или их износ могут привести к неправильной регулировке температуры и давления. Ремонт или замена поврежденных компонентов помогает устранить неправильную работу системы и стабилизировать давление.

5. Ремонт двухконтурного теплообменника: Трещины или свищи в теплообменнике могут позволять воде из водопровода проникать в отопительный контур, что приводит к повышению давления. Ремонт теплообменника, включая пайку трещин, поможет устранить утечки и нормализовать давление.

Каждый из этих методов требует определенного уровня технических знаний и должен выполняться с учетом особенностей конкретной системы отопления. Лучше обратитесь к специалисту, если не занимались этим ранее.

Как измерить и поддерживать давление в газовом котле

Подключение манометра: Чтобы измерить давление, нужно подключить манометр к ниппелю, который находится под защитной крышкой бачка.

Расчёт необходимого давления: От рабочего давления в системе отнимите 0.2 атм. Это будет ваше целевое давление для расширительного бачка.

Корректировка давления в бачке: Если текущее давление выше целевого, вам нужно спустить излишек воздуха. Если давление ниже — накачать воздух. Это можно сделать с помощью насоса, оборудованного манометром.

Подключение к системе: После настройки давления в бачке подключите его обратно к системе отопления. Заполните бак водой, доведя до требуемого уровня давления.

Запуск системы: После того, как вы настроите бачок и заполните его водой, можно запускать котел. Важно, чтобы вода в системе достигла рабочей температуры перед началом эксплуатации, чтобы все элементы системы работали эффективно и безопасно.

Что делать, если давление в расширительном баке нестабильно

1. Проверьте, не протекает ли бак. Нерегулярное давление - чаще всего результат течи воздуха или жидкости. Осмотрите соединения, трубы и радиаторы на наличие утечек.

2. Оцените состояние мембраны бака. Поврежденная мембрана в расширительном бачке приводит к смешиванию воды и воздуха, вызывая колебания давления. Возможно, потребуется замена бака.

3. Измерение и корректировка давления. Используйте манометр для измерения давления в бачке. Оно должно быть на 0.2-0.3 атмосферы ниже, чем рабочее давление системы. При необходимости скорректируйте давление, добавив или выпустив воздух.

4. Проверка насоса и вентилей. Убедитесь, что циркуляционный насос работает корректно и что все вентили открыты, обеспечивая должный поток.

5. Очистка от накипи и загрязнений. Осадок в системе может ухудшить циркуляцию и спровоцировать колебания давления. Промойте систему или обратитесь за профессиональной химической очисткой.

6. Контроль за настройками системы. Несоответствующее давление в системе может стать причиной проблем в бачке. Настройте давление согласно указаниям производителя.

7. Консультация с профессионалом. Если после выполнения всех перечисленных действий проблема сохраняется, лучше всего обратиться к квалифицированному специалисту. Это может указывать на более серьезные неполадки в системе.

Как защитить систему давления от перепадов

Перед началом отопительного сезона убедитесь, что давление в расширительном баке соответствует рекомендациям производителя. Как мы и говорили выше, этот показатель на 0.2-0.3 атмосферы ниже рабочего давления системы. Это давление можно измерить манометром и изменить, если есть необходимость.

Проверяйте систему на наличие утечек воды или воздуха. Осмотрите все соединения, трубы и радиаторы. Утечки могут привести к потере давления и, как следствие, к неэффективной работе системы.

Поврежденная мембрана может привести к смешиванию воды и воздуха, что вызывает нестабильность давления. В таком случае необходимо заменить бак или мембрану.

Регулярно очищайте систему от накипи и других отложений, которые могут забивать фильтры и уменьшать эффективность циркуляции. Это можно сделать с помощью химической очистки или специальных промывочных растворов.

Убедитесь, что насос и вентили функционируют правильно. Неполадки могут привести к неправильному потоку теплоносителя и колебаниям давления.

Если условия эксплуатации системы отопления меняются (например, вы добавили радиаторы), займитесь перенастройкой давления под новые условия эксплуатации.

А лучше доверьте все это профессионалам: они сделают все быстро, грамотно и не испортят агрегат.
